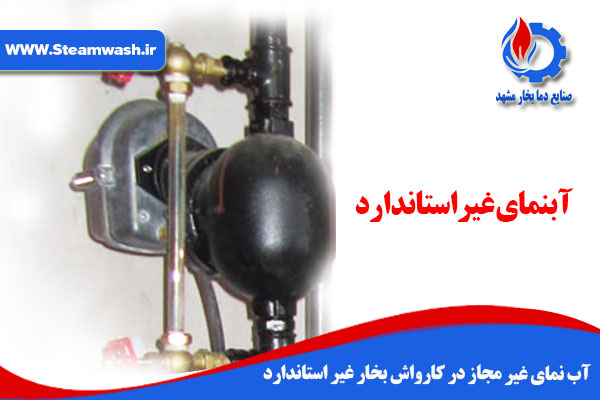

 آب نمای غیر مجاز در کارواش بخار غیر استاندارد

آب نمای غیر مجاز در کارواش بخار غیر استاندارد

آب نما چیست؟

آب نما در دیگ و دیگ بخار(طرح بویلری) برای نشان دادن سطح آب داخل مخزن مورد استفاده قرار می گیرد و با توجه به اینکه داخل مخزن فشار و دما بالا می باشد لذا این وسیله باید از توانایی مکانیکی و ایمنی لازم برخوردار باشد. همچنین به دلیل اینکه مشاهده سطح آب توسط اپراتور از اهمیت بالایی برخوردار است، لازم است همواره شیشه و لوله شیشه ای آبنما تمیز نگه داشته شود. برای اطمینان از عملکرد صحیح و تمیز نمودن محفظه آبنما، باید به صورت دوره ای شیر تخلیه زیر آبنما باز شده تا محفظه از رسوبات پاک گردد.

آب نماها معمولا در دو نوع و مدل ساخته می شوند:
1-مدل مغناطیسی

در این مدل یک عنصر مغناطیسی داخل لوله باعث ایجاد تغییر رنگ در پولک های مغناطیسی رنگی می شود که در راستای قائم قرار گرفته اند. این مدل دارای عمر طولانی است و به دلیل حذف ارتباط مستقیم فشار با شیشه نمایشگر دارای ایمنی بالایی نیز می‌باشد.

آبنمای مغناطیسی از قسمت تحتانی و فوقانی به دیگ بخار متصل میگردد. آب نمای مغناطیسی براساس دانسیته و نوع سیال، دما، فشار و ابعاد، طراحی و تولید میگردد. لول سوئیچ مغناطیسی بر اساس نیروی فشار مایعات، خاصیت مغناطیسی و جذب و دفع قطب های همنام و غیرهمنام در آهنربا طراحی شده است. بدنه اصلی در این مدل، لوله ای استوانه ای شکل میباشد که از ناحیه فلنچ ها به صورت عمودی بر روی مخازن نصب می‌گردد.

سیال درون مخزن از طریق دو لوله رابط به داخل بدنه دستگاه هدایت شده و توپی مغناطیسی داخل لوله اصلی را بر روی سطح سیال شناور می سازد.

با جابه‌جایی سطح سیال، توپی به حرکت درآمده و در اثر میدان مغناطیسی به وجود آمده و جذب و دفع قطب ها موجب چرخش فلپ های داخل محفظه نشانگر و تغییر رنگ آنها شده و در نتیجه سطح مایع درون مخزن را نشان می‌دهد.

2- مدل شیشه ای:

یکی از ساده ترین روش ها،برای کنترل سطح آب مخازن تحت فشار استفاده از آبنمای مدل شیشه ای می باشد.

این مدل که از قدیم رایج بوده است از یک لوله شیشه ای ضخیم که تحمل فشار را دارد، تشکیل شده است که با تجهیزات لاستیکی مناسب تحت فشار در دو طرف و در داخل شیرهای مخصوص نصب می گردد. اپراتور با مشاهده آن متوجه میشود که در داخل دیگ بخار چه میزان آب وجود دارد. شیشه های آبنما

دارای دوعدد شیر مخصوص در قسمت بالا و پایین هستند که به وسیله آن دوعدد، شیرآب از قسمت پایین وارد شیشه آبنما شده و از قسمت بالا نیز فشار بخار اجازه نمی دهد که آب از سطح واقعی بیشتر نشان داده شود. اپراتور باید روزانه چندین بار شیر بخار را باز نماید تا اینکه در داخل آب رسوب ایجاد شود.

معمولا این نوع شیرها خراب نمی شوند، مگر اینکه واشر گرافیتی مخصوصی که دارند از بین رفته و از آب بندی بیفتد.

این لوله برای افزایش ایمنی داخل کاور شیشه ای مخصوص قرار می گیرد.

حال سودجویان برای صرفه جویی در هزینه ها این قسمت را به سلیقه خود مختصر نموده اند و احتمالاً مدعی هستند که قسمت های دیگر اضافه می باشند!

به تصاویر ذیل توجه داشته باشید:



کارواش بخار غیر استاندارد

کارواش بخار غیر استاندارد



کارواش بخار استاندارد

کارواش بخاراستاندارد

حال با توجه به نحوه اتصال موارد ذیل مشهود است:

  • اتصالات با لوله های گالوانیزه آب می باشند.
  • شیر های بالا پایین آب نما توسط اتصالات غیر ایمن سه راهی معمولی آب متصل شده اند.
  • شیشه آب نما بدون هیچ حفاظی می باشد در صورت شکستن یا ترکیدن بخار و آبداغ به اطراف پخش خواهد شد.
  • هیچگونه اتصال فلنجی استاندارد استفاده نشده است.
  • برای آب نما از اتصال مجزا استفاده نشده است و روی لول کنترل نصب شده است.

متاسفانه موارد بی شمار است اگر بخواهیم بررسی کنیم, ولی خودتان با کمترین تجربه فنی از بخار می توانید با مقایسه تصاویر متوجه شوید.

لطفا نگران خودتان باشید!!!!
